工业金相显微镜当前位置:首页 > 产品展示 > 工业金相显微镜

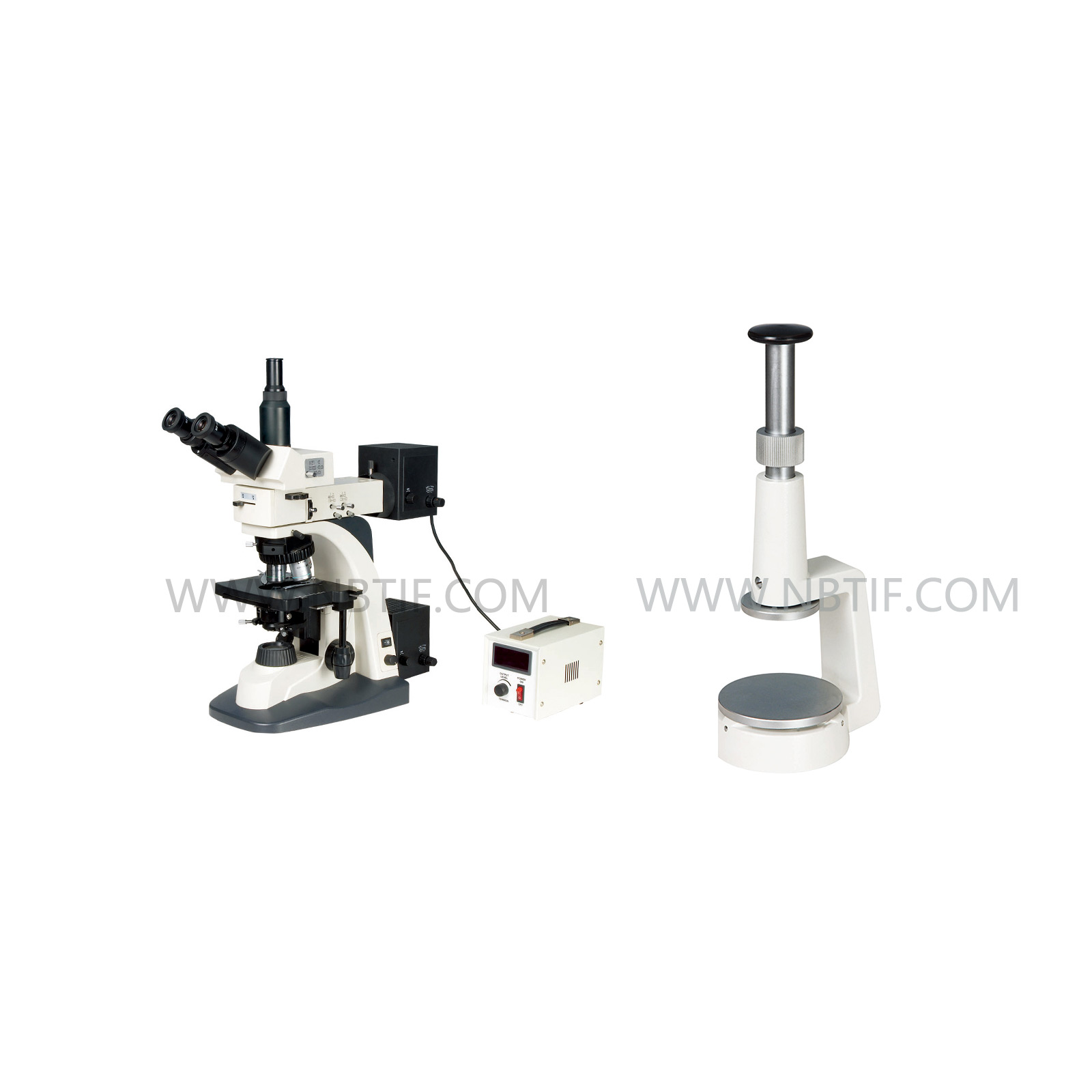

XJP158J金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的,作为高级金相显微镜用户在使用时能够体验其超强性能,可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测。本仪器采用了反射和透射两种照明形式,在反射光照明下可进行明暗场观察和DIC观察、偏光观察。在透射光下作明场观察。稳定、高品质的光学系统使成像更清晰,衬度更好。符合人机工程学要求的设计,使您在工作中感到舒适和放松。

技术规格
观察头
30°铰链式三目(50mm-75mm)
目镜
WF10×/25mm
WF10×/20mm,带0.1mm十字分划板
物镜
平场无限远长工作. 距离明暗场物镜:5×/0.1B.D/W.D.29.4mm、
10×/0.25B.D/W.D.16mm、20×/0.40B.D/W.D.10.6mm、40×/0.60B.D/W.D.5.4mm、
转换器
带DIC插孔四孔转换器
平台
双层移动平台
平台尺寸: 189mm×160mm
移动范围:80mm×50mm
滤色片
插板式滤色片(绿、蓝、中性)
聚光镜
N.A.1.25阿贝聚光镜带可变光阑和滤色片
调焦
粗、微动同轴调焦,采用齿轮齿条传动机构.微动格值0.002mm
光源
透射照明:卤素灯12V/50W, AC85V-230V,亮度可调节
落射照明:带孔径光栏和视场光栏,卤素灯12V/50W,AC85V-230V, 亮度可调节
偏光装置
检偏镜可360度转动,起偏镜、检偏镜均可移出光路
检测工具
0.01mm测微尺
可供附件
二维测量软件
专业金相图像分析软件
落射照明:卤素灯12V/100W, AC85V-230V,亮度可调节
平场无限远长工作距离明暗场物镜:50×/0.55B.D/W.D.5.1mm、
80×/0.75B.D/W.D.4mm、100×/0.80B.D/W.D.3mm
测微目镜
130万、200万、300万、500万像素CMOS电子目镜
摄影装置及CCD接口0.5×、0.57×、0.75×
DIC(10×、20×、40×、100×)
压平机
彩色1/3寸CCD 520条线
特点说明
1.  采用了UIS高分辨率、长工作距离无限光路校正系统的物镜成像技术。
2.  拓展了物镜的复用技术,无限远物镜与所有观察法相兼容包括明暗视野法、偏光法,DIC并在
每一观察法中均提供高清晰的图像质量。
3.  采用非球面Kohler照明,增加观察亮度。
4.  WF10×(Φ25)超大视野目镜,长工作距离明暗场金相物镜。
5.  可插DIC微分干涉装置的转换器。
